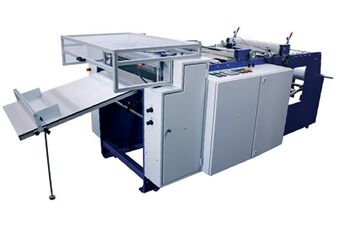

Bodennahtbeutel-Automat Bag Boy 600
Der neue Bag Boy 600 bietet ausgereifte Technologie zu einem äußerst attraktiven Preis.
Dieser Bodennahtbeutel-Automat ist speziell für kleine Konfektionsstückzahlen bei gleichzeitig einfacher Bedienung entwickelt worden. Das Ziel des ist es, mit dieser Maschine eine lukrative Alternative zur Großinvestition zu bieten, die sich auch bei nicht 100-prozentiger Auslastung schnell amortisiert. Bei den Ausstattungsmöglichkeiten scheint dieses Ziel mehr als erreicht.
Beutelformate von max. 600 mm Breite und Längen von 100 - 800 mm können problemlos gefertigt werden. Der Materialvorschub wird mit einem Servomotor, der Schnitt mit einem pneumatisch betätigten Schermesser durchgeführt.
Die Schweißung der Bodennaht wird durch ein Impulsschweißverfahren realisiert. Hierzu fährt gleichzeitig mit der Schnittbewegung des Obermessers die Schweißschiene nach unten. In unterer Position wird dann gegen eine Silikongummiauflage, welche sich auf dem Untermesser befindet, geschweißt. Nach dem Schnitt fallen die Beutel auf einen Ablagetisch. Die Beutel liegen lose übereinander und sind nicht durch Nadeln fixiert.
Alle wichtigen Parameter wie Vorschublänge, Taktzahl, Stückzahl der Stapelung und Impulszeit können auf dem Display schnell und problemlos eingestellt werden. Als Option ist noch eine Fotozelle für das Verarbeiten bedruckter Folien erhältlich.
Galerie
-
Mehrbahnige Konfektionierung von schmalen Folien -
-
-
Sonderlösung für maßgerechtes Zuschneiden von Verpackungsmaterial, auch Schaumstoff. -
Zusatzmöglichkeit: Perforationsmesser -
Als Option erhältlich: Lochstanze / Eurolochstanze in verschiedenen Durchmessern.
Eine besondere Stärke des Bag Boy 600 liegt im Verarbeiten unterschiedlicher Folienarten nahezu ohne aufwändige (und teure) Rüstzeiten. Flach-, Seitenfalten- und Halbschlauchfolien von 2 x 10 µ bis 2 x 100 µ PE - kein Problem. Auch PA/PE-Folienbeutel wurde schon erfolgreich auf diesem Automaten produziert. Es gibt auch Kunden, die mit dem JOKE® Bag Boy Folien nur auf Maß schneiden, ganz ohne zu schweißen. So können zum Beispiel PE-Beutel, einer Breite von 30 mm mit einer Kopf- und Bodenperforation 4-bahnig hergestellt werden. Jeder Format- und Folienartenwechsel ist innerhalb weniger Minuten durchgeführt, da die Folienrollen schnell und unkompliziert von Hand
ein- und ausgehoben werden können.
Der Bag Boy 600 von JOKE® zeigt sich nicht nur in Bezug auf Stückzahlen
und unterschiedliche Folien flexibel, er ist auch Ausstattungsseitig individuell anpassbar. So arbeitet er mit Fotozelle bei bedruckten Folien, kann perforieren oder auch sehr breite Schweißnähte mit Hilfe einer Zusatzschweißstation verwirklichen. Ebenso sind Griff- und Eurolochstanzungen oder Druckeinrichtungen möglich.
Auch Schaumstoff wurden bereits auf dem JOKE®
Bag Boy 600 verarbeitet. Diese eigens entwickelte
Sonderlösung wurde gebaut um neben
den konfektionierten Beutelauch maßgerechtes
Verpackungsmaterial zuzuschneiden ohne zu
schweißen.
Für exakte Schweißnähte kommt die über viele Jahrzehnte ausgereifte Impulsschweißtechnik des Hauses JOKE® zum Einsatz. Bleibt die Frage nach den erreichbaren Taktzahlen. Sie lässt sich beim Bag Boy 600 nicht klar beantworten und bleibt immer abhängig von Beutellänge und Folienstärke/-dicke. Als Richtwert kann man bei einer Beutellänge von 400 mm und einer 100 µ starken PE-Folie von ca. 80 Takten pro Minute ausgehen.
Im Vergleich zu einem großen Bodennaht-Beutelautomaten scheint das sehr gering und wenig konkurrenzfähig, aber mit ihnen möchte sich der „Kleine“ auch gar nicht messen. „Er ist der Spezialist für besondere Fälle, bei denen es nicht auf Masse, sondern auf Klasse in Bezug auf Flexibilität und Individualität ankommt“ .
„Die meisten unserer Kunden stellen den Bag Boy 600 auf die gewünschte Beutelmenge ein, lassen ihn arbeiten und erledigen in der Zwischenzeit andere Tätigkeiten. Der Automat schaltet bei erreichter Stückzahl automatisch ab.
Die Beutel liegen dann entweder auf dem Ablagetisch oder fallen einfach in Kartons oder Gitterboxen“ so der Vertriebsleiter weiter.
Die mit einem Servomotor angetriebenen Vorschubwalzen sorgen für hochpräzise Beutellängen, das Schermesser für einen geraden Schnitt. Auf das Schneidsystem ist der Hersteller besonders stolz.
Dank der besonderen Messertechnik konnte die Standzeit optimiert werden.
|
Modell |
Bag Boy 600 |
|---|---|
| Bestell-Nr. | 2 016 601 |
| Durchlaufgeschwindigkeit | max. 32 m/min, abhängig von der Folie |
| Nennweite | 620 mm |
| Arbeitsbreite | 600 mm |
| Beutellänge | stufenos einstellbar von 100 bis 800 mm. Beutellängen über 800 mm sind möglich, jedoch ohne Ablagegarantie |
| Folienstärke | 2 x 10 μ bis 2 x 100 μ |
| Folienmaterial | HDPE, LDPE |
| Folienart | Flach- und Seitenfaltenfolie |
| Folienrollendurchmesser | max. 600 mm |
| Schweißschiene | Oberschiene impulsbeheizt gegen Silikongummi auf den Untermesser |
| Schweißnahtbreite | Schrumpfnaht |
| Betriebsdruck | 6 bar |
| Luftverbrauch | max. 250 Liter bei 80 Takten/min |
| Maße (B x H x T) | 1.400 x 1.400 x 3.400 mm (inkl. Ablagetisch) |
| Anschluss-Spannung | 400 V, 50/60 Hz, L1/L2/L3/N/PE |
| Absicherung | 16 A, träge |
| Gewicht Maschine | 550 kg |
| Farbton | ultramarinblau RAL 5002 / lichtgrau RAL 7035 |
| Technische und konstruktive Änderungen vorbehalten | |
